90度不銹鋼彎管

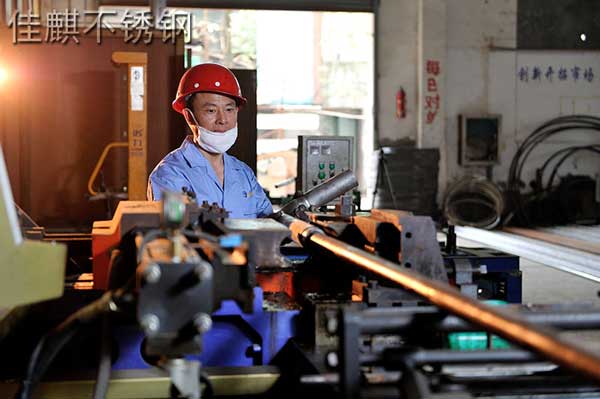

佳麒不銹鋼對于自己加工部門非常有自信，常常會(huì )有許多客戶尋找不銹鋼管加工廠家來到我們的加工部，要求我們來幫他處理，對此我們來講解一下不銹鋼彎管的操作步驟：

一、常規彎管操作

1.、握住彎管器成型手柄或將彎管器固定在臺鉗上。

2、松開掛鉤，抬起滑塊手柄。

3、將管道放置在成型盤槽中并用掛鉤將其固定在成型盤中。

4、放下滑塊手柄直至掛鉤上的“0”刻度線對準成型盤上的0°位置。

5、繞著成型盤旋轉滑塊手柄直至滑塊上的“0”刻度線對準成型盤上所需的度數。

二、90°到180°彎曲：按照上述步驟1-5進行90°的彎曲。

1、當管道已經彎至90°后，旋轉滑塊手柄，將彎管器轉向機制解鎖。

2、將滑塊手柄繞著滑塊上抬，直到90-180°三角形標記對準掛鉤上的三角形標記。

3、旋轉滑塊手柄，將X-Tune轉向機制調節到鎖定位置。

4、操作滑塊手柄繼續彎管，直到滑塊上的“0”線對準所需的彎曲角度。(兩個手柄將不會(huì )交叉)。

三、精確彎管(對應其它目標點(管端、彎曲點等)進行測量后的彎曲)

1、90°彎曲：

按照離目標點(管端、彎曲點等)所需的距離(X)在管件上進行標記。該距離即是彎角中心位置到目標點的距離。

將管道放置于彎管器中。

如果目標點在記號的左側，則將管件上的標記對準掛鉤上的“L”線。

如果目標點在記號的右側，則將管件上的標記對準掛鉤上的“R”線。

在對齊管件上的標記后，移動掛鉤，讓“0”線對準成型盤上的90度線。

2、45°彎曲：

按照離目標點(管端、彎曲點等)所需的距離(X)在管件上進行標記。該距離即是弧段中心位置到目標點的距離。

將管道放置于彎管器中。

將管道上的標記對準滑塊上的45°線

在對齊管件上的標記后，移動掛鉤，讓“0”線對準刻度盤上的45度線。

四、回彈

所有材質的管道在完成彎管作業后均會(huì )產生一定的回彈量。較軟材質管道(比如銅管)比較硬材質管道(比如不銹鋼管)的回彈量較少。因此根據經驗，建議在彎管時留取一定的管道回彈補償，通常在1°~3°左右，具體可視管道材質及硬度而定。
